垂直分型無箱射壓造型自動線測試



自動 智能 高速的造型技術 中小鑄件批量生產的優選方案

造型線主要特點

●垂直分型、無砂箱、高速、全自動、射砂填砂預緊實、液壓壓實成型，生產率高、鑄件尺寸精度高、節能環保。

●采用智能控制、比例控制等機電一體化技術和標準液壓及氣動控制器件，采用PLC、位置檢測、壓力傳感、觸摸屏等進口原件。

●實現了人機對話界面，實現工藝過程的自動化穩定運行和動態輸入/輸出的動畫監視、故障診斷及報警功能，可在計算機屏幕上調整、設定機器各種技術參數?？蓪?shí)現遠程控制。

●在智能化控制、機電一體化水平、設備運轉可靠性、部件耐磨性和滿足合型同步輸送、機械下芯、同步冷卻、自動加砂等成套功能、標準化水平和可維護性方面具有領先優勢。

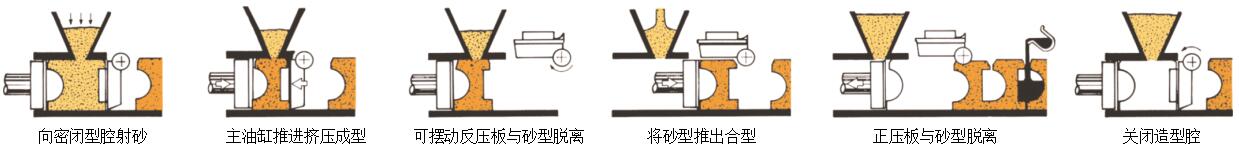

造型工序示意圖

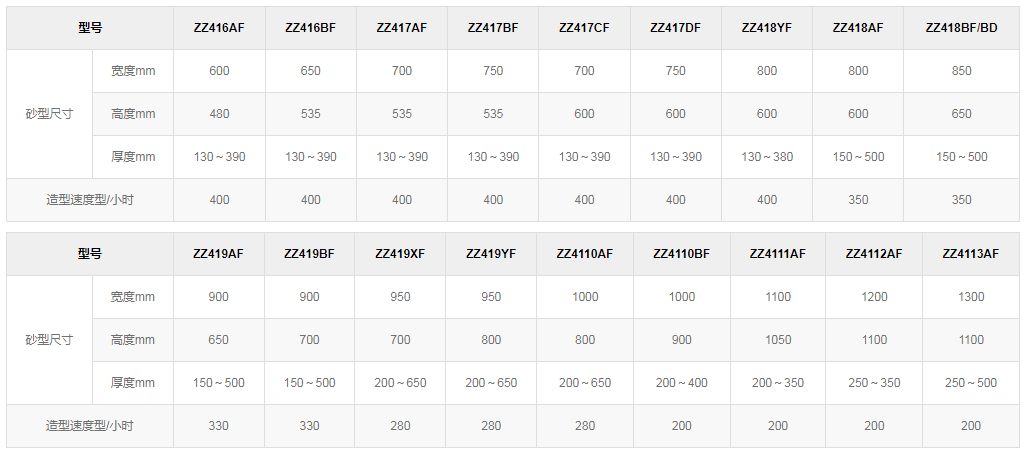

主要規格和技術參數

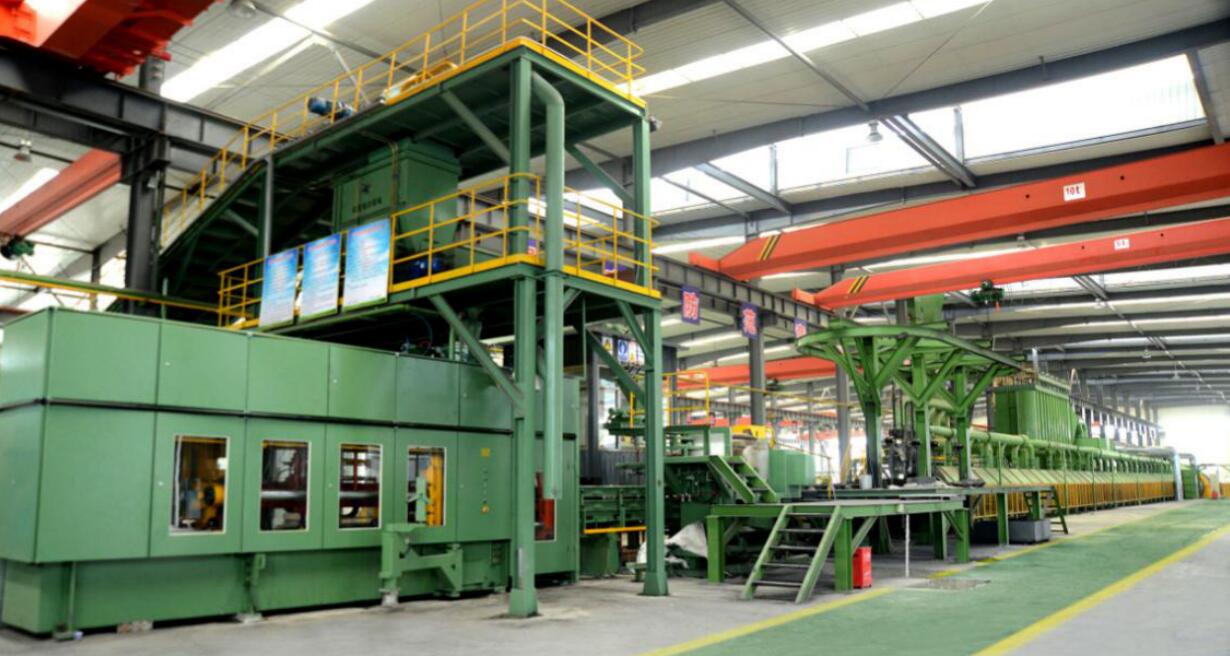

造型線主要組成

造型線主要由造型主機和加砂機、平移式下芯機（選配）、同步夾持／托持輸送機、同步冷卻輸送機等輔機組成。

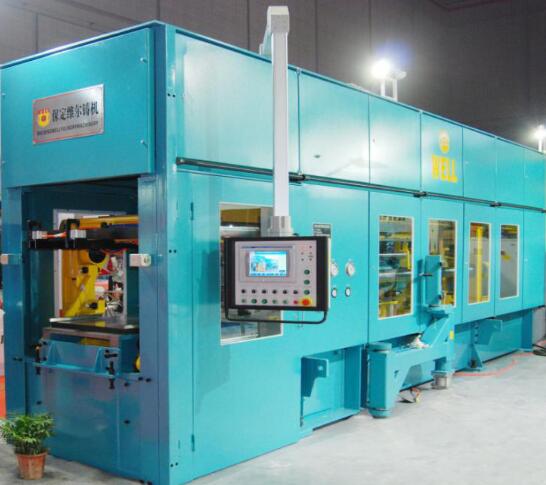

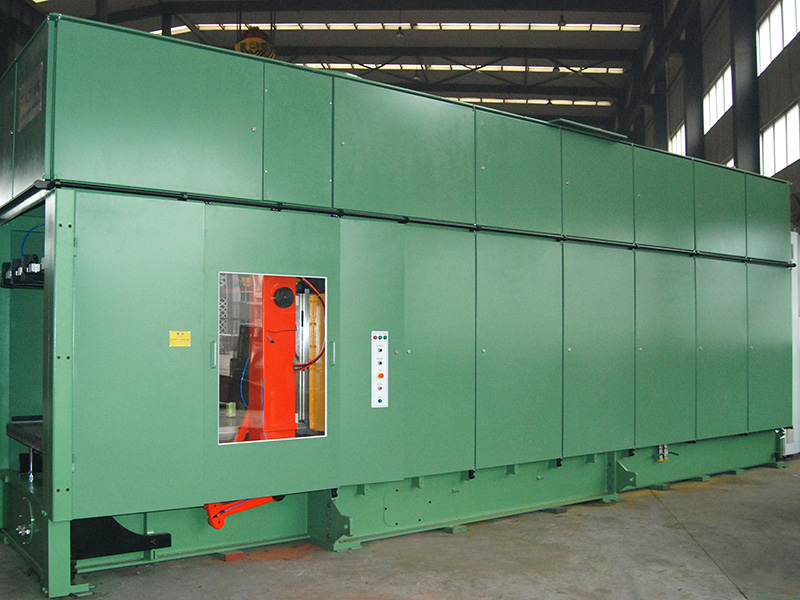

造型主機 采用射壓緊實原理成型，同時完成起模、合型、推型工作。

快速模板更換裝置 實現模板快速交換（選配）。

平移式下芯機 實現快速準確的在線同步下芯（選配）。

同步夾持/托持輸送機 與主機同步，完成澆注冷卻過程的鑄型輸送。夾持輸送適用于小砂型輸送，托持輸送可有效提高大砂型的輸送精度和減少設備磨損。

同步皮帶冷卻機 根據鑄件冷卻時間不同，與夾持／托持輸送機同步，延長砂型輸送時間。

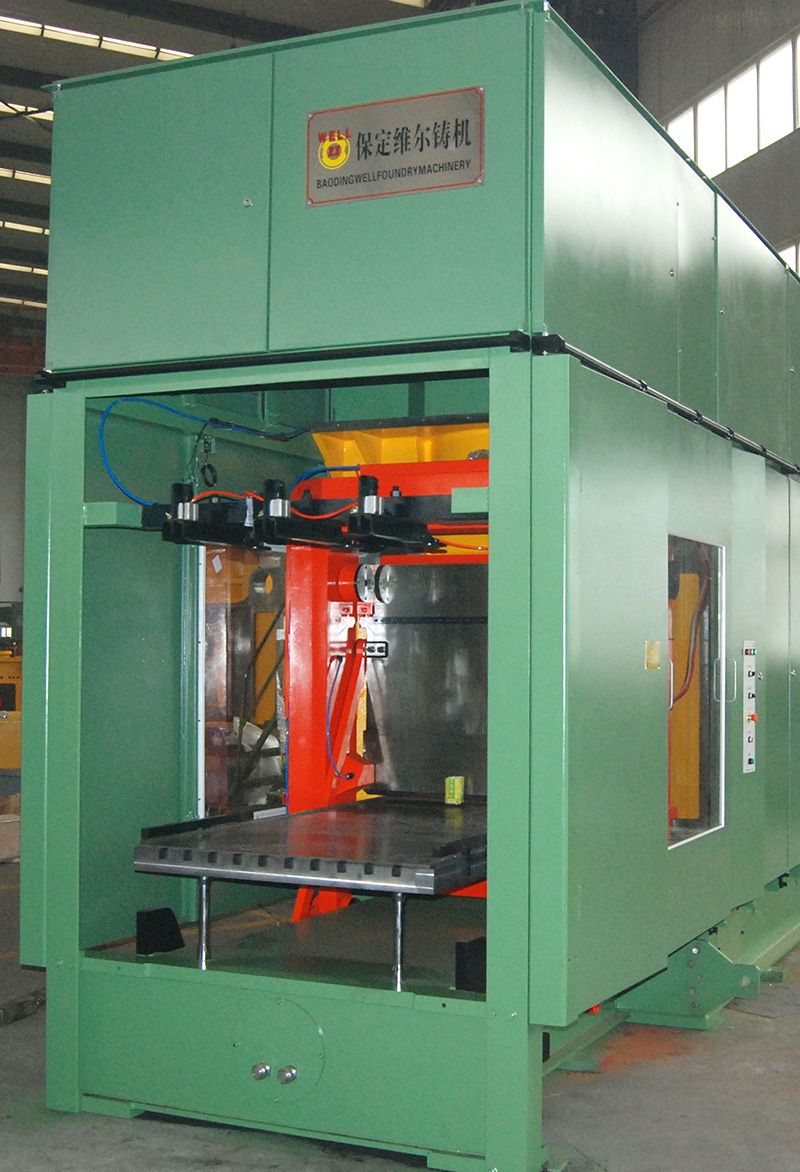

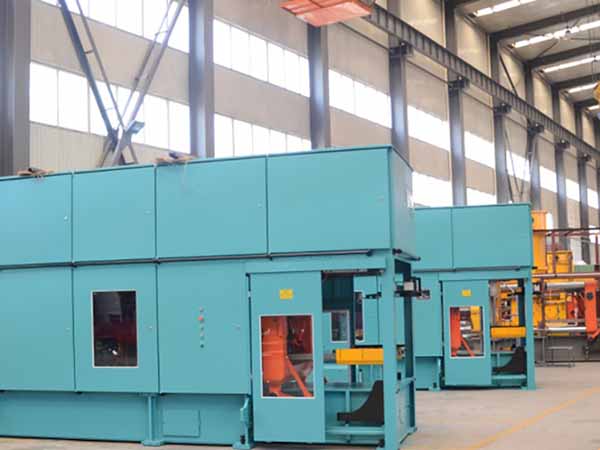

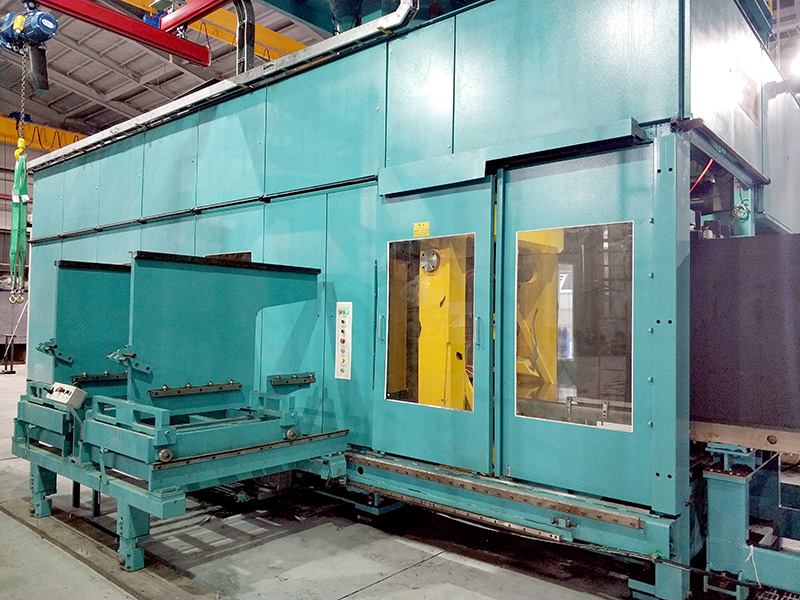

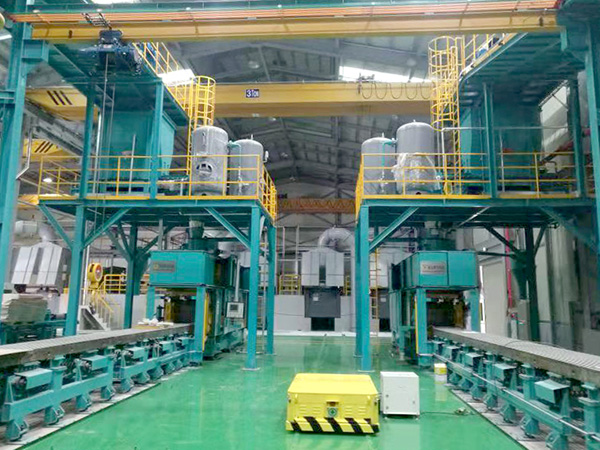

 ZZ4113AF造型主機最大砂型尺寸l300x1100x500mm                                                               XX418AF裝配現場
